Планирование и проектирование СКС
1. Аудит и сбор требований:
- Текущие потребности: Сколько рабочих мест? Где расположены серверные/коммутационные? Какое оборудование (ПК, IP-телефоны, принтеры, камеры) будет подключено?
- Будущее развитие: Планируется ли увеличение штата, переезд отделов, внедрение новых технологий (Wi-Fi 6/7, IoT) Заложите запас по количеству портов и пропускной способности (минимум 20-30%).
- Технологии: Определитесь с требуемыми скоростями (1 Гбит/с, 10 Гбит/с). Для магистральных линий и ЦОД сегодня часто закладывают 10 Гбит/с, а для рабочего места — 1 Гбит/с с потенциалом до 10 Гбит/с.
- Бюджет: Определитесь с суммой. Помните, что скупой платит дважды: качественные компоненты и профессиональный монтаж окупаются долголетием и отсутствием проблем.
2. Создание Технического Задания (ТЗ):
- Это основной документ для подрядчиков. Он должен включать:
- Технические требования (стандарты, например, ANSI/TIA-568-D.2 или ISO/IEC 11801).
- Количество и типы розеток (как правило, 2 x RJ-45 на рабочее место: для ПК и телефона).
- Топологию (древовидная структура: рабочие места -> этажные коммутационные -> главная коммутационная).
- Требования к кабелю (категория: Cat.5e, Cat.6, Cat.6A, Cat.7; экранированный (F/UTP, S/FTP) или неэкранированный (U/UTP)).
- Требования к тестированию (например, обязательное тестирование всех каналов на соответствие заявленной категории с предоставлением отчетов).
- Требования к документации (исполнительные схемы, этикетирование).
Как составлять техническое задание описано в отдельной статье (подробнее по ссылке)
3. Выбор стандарта и категории кабеля:
- Стандарт: Рекомендую придерживаться международных стандартов (TIA/EIA или ISO/IEC). Это гарантирует совместимость и работоспособность.
- Категория:
- Cat.5e (устаревший): Для 1 Гбит/с на расстоянии до 100 м. Рассматривайте только при очень ограниченном бюджете.
- Cat.6: Оптимальный выбор для большинства организаций. Поддерживает 1 Гбит/с до 100 м и 10 Гбит/с до 55 м.
- Cat.6A: Рекомендуемый выбор на сегодня. Поддерживает 10 Гбит/с на всем протяжении до 100 м. Лучший запас на будущее.
- Cat.7/7A/8: Для специфических задач (ЦОД, 25/40 Гбит/с). Для обычных офисов избыточны и дороги.
4. Разработка проектной документации:

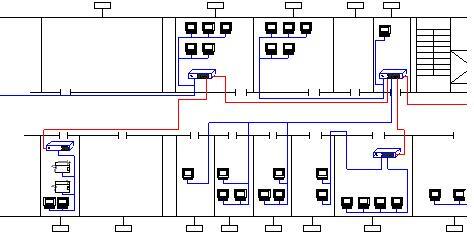

- План размещения: Чертежи с точным расположением розеток, трасс кабелей, мест установки телекоммуникационных шкафов.
- Схема кабельных трасс: Как кабели будут проложены (фальшпол, подвесной потолок, кабельные лотки).
- Схема коммутации: Показывает, какой порт на розетке к какому порту на патч-панели подключен.
- Система маркировки: Единая система для кабелей, розеток, патч-панелей. Например, P-01-F-24, где: Помещение 01, Этажный шкаф, Порт 24.
